Практически все персональные 3D-принтеры используют один и тот же подход к процессу 3D-печати. Детали могут различаться, но в основном, строение и принцип работы одни и те же. Давайте рассмотрим принцип работы 3D-принтера более подробно на основании примера с рисунка ниже.
Картезианский робот
Основная идея 3D-принтера – такая же, как и у картезианского робота. Это машина, которая может двигаться линейно в трех измерениях – по осям X, Y и Z, так же известные как картезианские координаты. Чтобы это делать, 3D-принтеры имеют небольшие шаговые двигатели, которые могут двигаться с высокими точностью и аккуратностью – обычно на 1,8 градуса на шаг. Эти “трехмерные” роботы управляются контроллером, как и любая другая автоматизированная система, и тем самым имеется возможность перемещать печатающую головку, выдавлювающую расплавленный пластик, создавая деталь слой за слоем. Многие 3D-принтеры используют ремни ГРМ и ролики по осям Х и Y для обеспечения быстрого, но точного перемещения. Также многие используют стержень с резьбой или особые винты по оси Z для еще более точного позиционирования.
Хотя все это и может звучать сложно, на самом деле это совсем не так, и многие 3D-принтеры содержат в себе стандартные элементы, которые используются в большом количестве других отраслей и устройств. Конечно, прошли годы, чтобы проверить, что действительно работает, а что нет, чтобы получить такие выдающиеся результаты работ 3D-принтеров, какие мы имеем сейчас. Благодаря большим количествам открытых технологий, разработчики могли делиться друг с другом, что облегчало процесс создания и обмена знаниями.
Экструдер

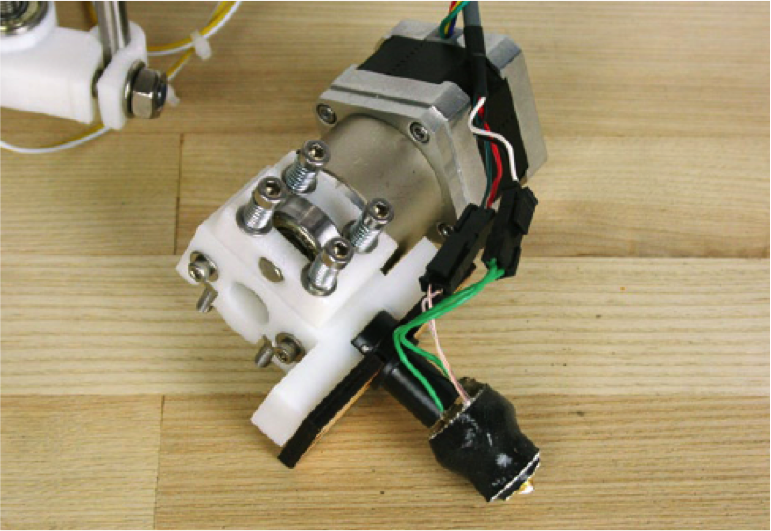

Имея возможность точного позиционирования, нам нужен экструдер, который мог бы «выдавливать» тонкие нити термопластика – пластика, который переходит в полужидкую форму при нагревании. Экструдер, самая сложная часть 3D-принтера, которая до сих пор постоянно улучшается и дорабатывается, на самом деле состоит из двух элементов – привод самой нити и термальная головка.
Привод нити выталкивает пластиковую нить, которая зачастую скручена в катушку, и имеет диаметр 1,75 или 3 мм, с помощью редукторного механизма. Большинство, если уже не все, современные проводы используют шаговый механизм для лучшего контроля подачи нити к термальной головке. Эти приводы обычно работают с помощью редукторов, чтобы придать системе подачи пластика необходимую для выдавливания нити силу.
Нить после подачи приводом в экструдер дальше переходит в термальную головку (иногда называется термальной камерой). Головка обычно термально изолирована от остальных частей экструдера и изготавливается из куска алюминия со встроенным нагревателем или каким-то другим источником тепла. Обязательно имеется датчик температуры для контроля нагрева. Когда пластик достигает термальной головки, он уже разогрет до температуры 170-220 градусов Цельсия в зависимости от типа пластика. Уже находясь в полужидком состоянии, пластик выдавливается из печатающей головки, диаметр отверстия которой обычно находится в диапазоне от 0,35 до 0,5 мм.
Поверхность печати (платформа)

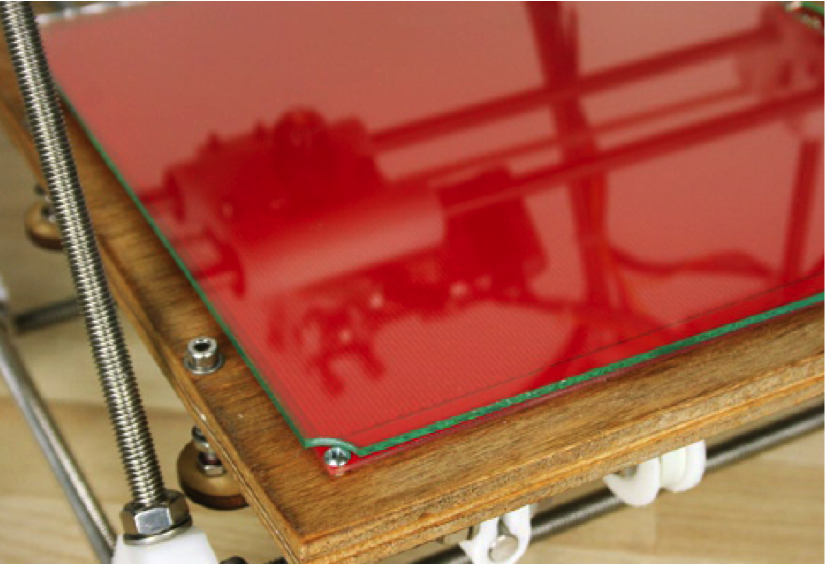

Поверхность печати – это рабочая поверхность, на которой и готовятся 3D-детали. Размер рабочей поверхности варьируется в зависимости от модели принтера, и обычно находится в диапазоне от 100 до 200 квадратных миллиметров. Большинство, если не все, производители 3D-принтеров предлагают подогреваемую платформу – уже в комплекте либо как дополнительную опцию. В крайнем случае, крайне просто сделать подогреваемую платформу самому из подручного материала. Задача платформы – не допустить разрывов или трещин модели, а также обеспечить надежное сцепление между первыми слоями печатаемой детали и рабочей поверхностью.
Поверхность платформы обычно производится из стекла или алюминия для лучшего распределения тепла по рабочей платформе для обеспечения гладкой и ровной поверхности. Стекло дает более ровную поверхность, в то время как алюминий лучше распределяет тепло в случае подогреваемой платформы. Чтобы предотвратить от того случая, когда печатаемая модель слетает во время процесса создания, поверхность часто покрывается какой-либо клейкой поверхностью или пленкой, и создается поверхность, которую будет недорого менять в случае необходимости. Такие материалы часто состоят из каптоны или полиимидной ленты, пэта или полиэстерной кремниевой ленты, все зависит от типа пластика.
Линейный двигатель

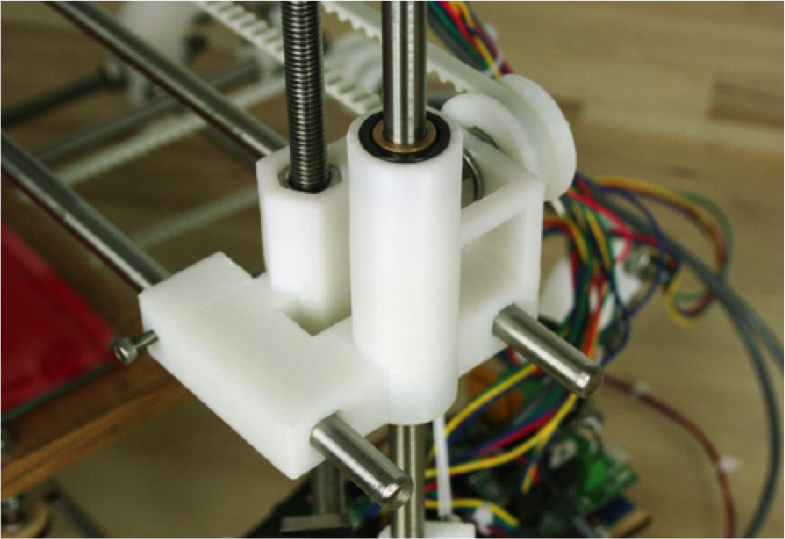

Тип линейного двигателя (привода), который используется на конкретном 3D-принтере, во многом определяет то, насколько точно будет печатать устройство, насколько быстро, а также насколько часто и много надо будет обслуживать 3D-принтер. Многие 3D-принтеры используют гладкие, точные стержни для каждой оси, а также пластиковые или бронзовые шариковые подшипники для движения по каждому стержню. Линейные шариковые подшипники снискали большую популярность за счет за счет своей долговечности и более качественной работы, однако они часто более шумные, чем бронзовые, которые, однако, сложнее откалибровать на момент сборки.
Лучший выбор линейного привода для 3D-принтера зависит от Ваших предпочтений так же, как и выбор личного автомобиля. Можно использовать втулки, распечатанные на 3D-принтере, как это показано на рисунке выше, но это будет не очень долговечное решение. Изготовленные стандартным способом пластиковые втулки очень хорошо и гладко работают, но имеют тенденцию к деформации после длительного объема работы. С другой стороны, качество предвидения также зависит от качества и гладкости рельс, по которым они передвигаются. С разными результатами были опробованы и более экзотические материалы, такие как войлок.
Фиксаторы

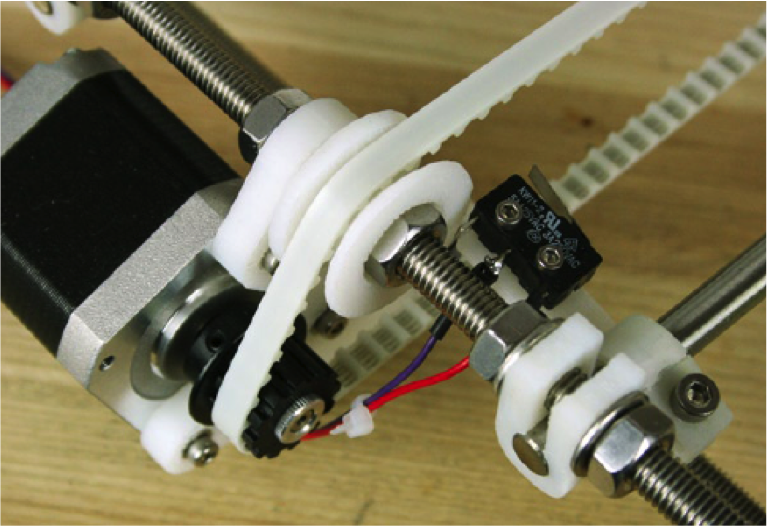

Диапазон движения линейных приводов обычно ограничен механическим или оптическим фиксатором. Грубо говоря, это просто ограничители, которые подают принтеру сигнал, что он подошел к краю рабочей поверхности, чтобы предотвратить выход за рамки платформы.
Хотя наличие фиксаторов и не является обязательным в работе 3D-принтеров, наличие его позволит делать принтеру калибровку положения перед началом каждого процесса печати, что позволит сделать печать более аккуратной и точной.
Рама

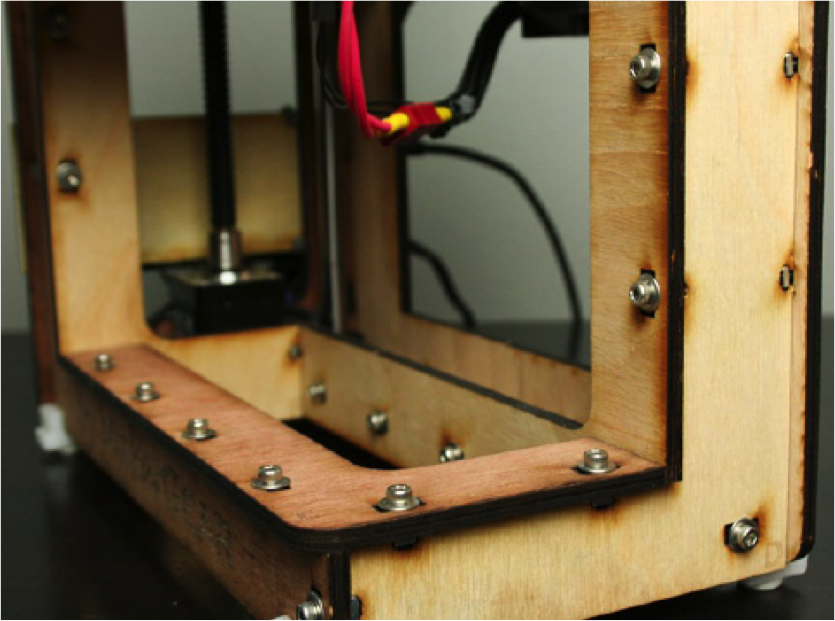

То, что держит все выше описанные элементы вместе, называется рамой. Форма рам, а также материал, из которого она изготовлена, очень сильно влияют на точность и качество печати. Во многих 3D-принтерах используются резьбовые стержни и другие материалы в конструкции рамы. Также многие принтеры используются созданные лазерной резкой фанерные листы для создания рамы.
Такая система базируется на принципе слотов, когда одна часть имеет слот для соединения с другой частью, и вместе они соединяются болтами и гайками. Такую раму обычно проще собрать, и она является более точной для калибровки принтера, однако обычно такая конструкция более шумная, а также со временем крепежные элементы придется подкручивать. В общем, резьбовые стержни делают аппарат более тихим, однако усложняют процесс сборки и калибровки.
