Среднеформатный принтер Ender 3 S1 Plus компании Creality - самый большой из серии Ender 3 S1, но лучший ли он? Мы провели исследование, чтобы выяснить это.
Вердикт
Плюсы
- Высокое качество и надежность печати.
- Автоматическая калибровка.
- Большая область печати.
Минусы
- Отсутствие цельнометаллического горячего хотенда.
- Сложное меню сенсорного экрана.
- Дороговизна.
Модель Ender 3 S1 Plus продолжает наследие своей линейки, являясь простым в использовании, хорошо продуманным и надежным устройством, обеспечивающим стабильно высокое качество печати при минимальных усилиях пользователя, при этом имея увеличенную область построения (300 x 300 x 300 мм).
Помимо увеличения области построения, вы приобретаете двухступенчатый прямой экструдер Sprite от Creality, датчик автоматической калибровки, а также печатную пластину с покрытием PC. Платформа для печати прочная и упругая, благодаря дополнительным пазам, устанавливается заподлицо. В идеале, должно быть покрытие PEI, но в данном принтере оно отсутствует.
Новым также является пользовательский интерфейс и сенсорный экран, который при использовании кажется более удобным, чем кнопки управления, однако пользовательское меню S1 Plus не слишком интуитивно понятно.
Качество печати, как и в прошлых моделях Ender 3, отличается своим качеством. Creality Ender 3 S1 Plus отлично показал себя при работе со всей линейкой материалов, на которую рассчитан его хот-энд с температурой до 260 °C. Никакой серьезной настройки параметров печати не требуется, и изделия получались с небольшими дефектами. Для работы с большим спектром материалов, очень хотелось бы увидеть в данной модели цельнометаллический хотенд, способный нагреваться до 300 °C, но тогда стоимость 3D-принтера была бы выше.
Технология

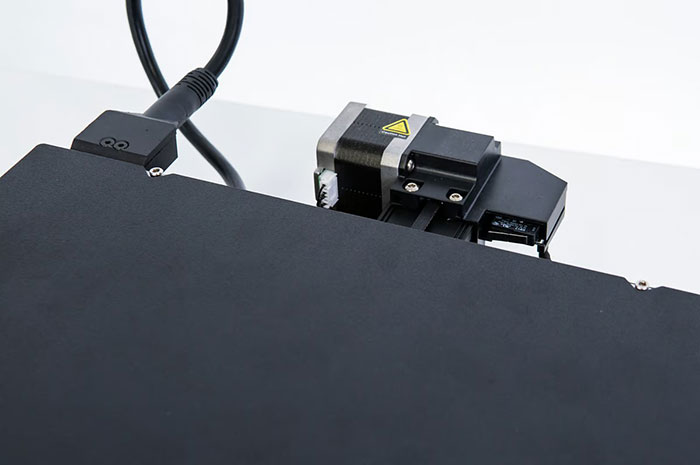

По большому счету, Ender 3 S1 Plus - это увеличенная копия Ender 3 S1, предлагающий тот же классический дизайн на более обширной области, несколько модернизированный.

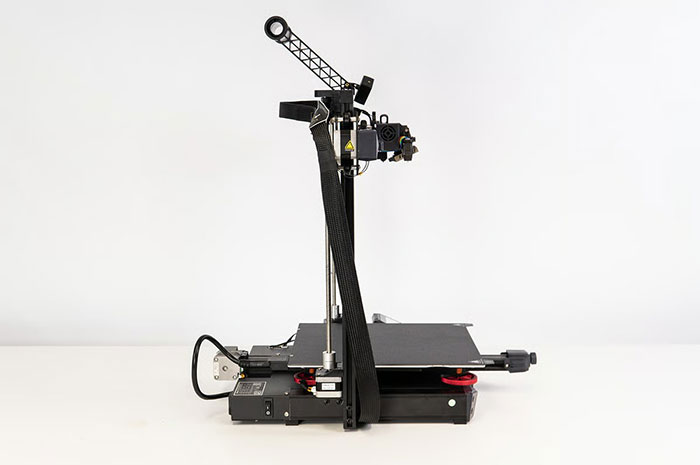

Собственно говоря, базовый блок идентичен Ender 3 S1, но портал установлен сбоку от корпуса (у Ender 3 S1 он был сверху), что позволило компании Creality получить дополнительное пространство слева и справа и создать рабочую область размером 300 x 300 мм. Увеличив высоту оси Z до 300 мм, получили Ender 3 S1 Plus. Подобно Ender 3 Max (или новейшей модели Creality Ender 3 Max Neo), Ender 3 S1 Plus представляет собой нечто среднее между компактной серией Ender 3 и крупногабаритным семейством CR-10 компании Creality, хотя Max 3 имеет несколько больше места на оси Z.
Компания Creality не стала ограничиваться высотой оси Z в модели Plus, поскольку в модели Plus от оригинальной модели S1 используется не только база, но и прямой экструдер Creality "Sprite".
В отличие от обычной модели Ender 3 с установленным сбоку катушкодержателем и приводом Боудена, в S1 Plus филамент находится в верхней части портала, подавая его непосредственно в печатающую головку. Возможно, наличие очень высокого портала и расположенного сверху катушкодержателя снижает устойчивость Plus.
Как бы то ни было, размер области построения Ender 3 S1 Plus составляет 300 x 300 x 300 мм и он должен быть достаточно комфортным для печати большинства повседневных объектов. Это определенный шаг вперед по сравнению с типичными размерами Ender 3 - 220 x 220 x 250 мм, которые сегодня кажутся совсем небольшими.

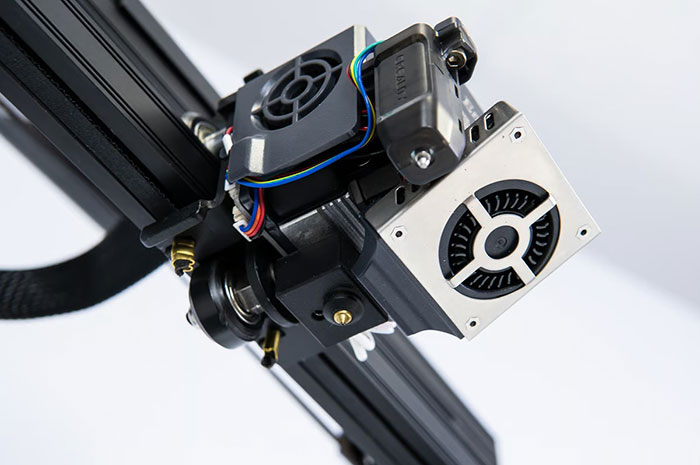

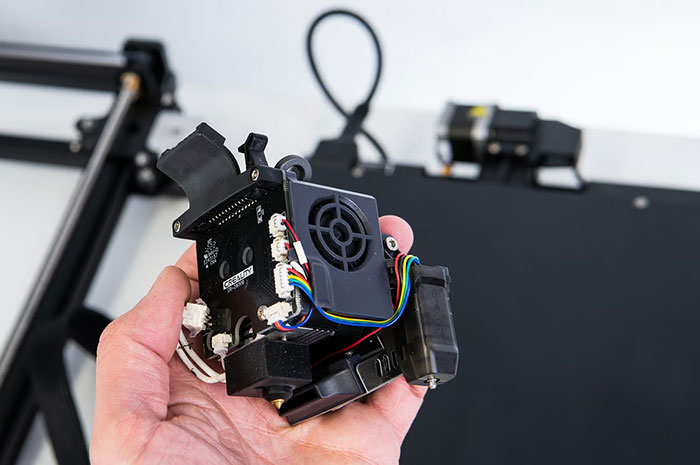

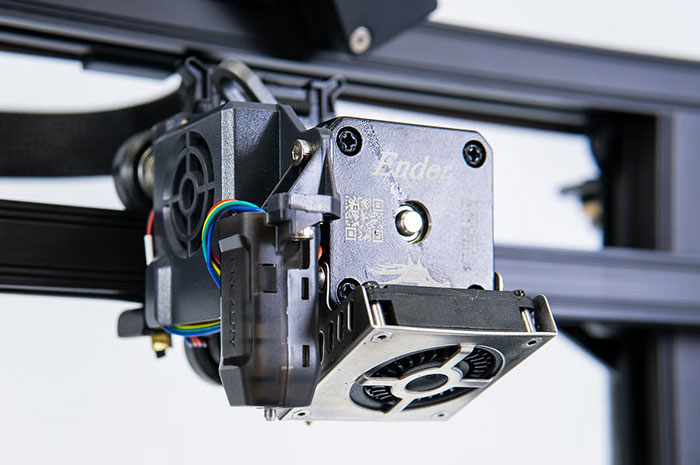

Также с S1 перенесен прямой экструдер Sprite компании Creality, который продолжает использоваться в новых принтерах Creality, таких как Sermoon V1 Pro или CR-10 Smart Pro.
Работая с первоначальным Ender 3 S1, мы уже знаем, на что способен Sprite. Шаговые двигатели с двумя зубчатыми колесами обеспечивают стабильную подачу нити, даже такой гибкой, как TPU. Коэффициент понижающей передачи 3,5:1 обеспечивает необходимый крутящий момент для подачи материала через экструдер без пропусков нити.
Более того, версия Sprite на S1 Plus была немного доработана: рычаг и корпус экструдера теперь металлические, а не пластиковые. Но это не позволяет назвать экструдер полностью металлическим.
Это означает, что хотэнд экструдера закрывается при температуре 260 °C благодаря тефлоновой трубке горловины, что делает S1 Plus пригодным для работы с PLA, ABS, PETG, TPU и подобными легко обрабатываемыми филаментами потребительского уровня. Модернизация экструдера с установкой биметаллического хотэнда может быть выполнена относительно быстро и будет стоить не сильно дорого.
Для получения хорошего качества печати необходимо плавное движение по оси Z вверх и вниз. Поэтому Ender 3 S1 Plus оснащен двойными винтами привода оси Z, двойными двигателями и зубчатым ремнем для дополнительной синхронизации движения и повышения стабильности.
Если вы не занимаетесь инженерными пластиками, то Sprite практически лишен недостатков. До сих пор все нити, которые мы использовали, от PLA до ABS, PETG и TPU, подавались плавно и без проблем.
Платформа для печати

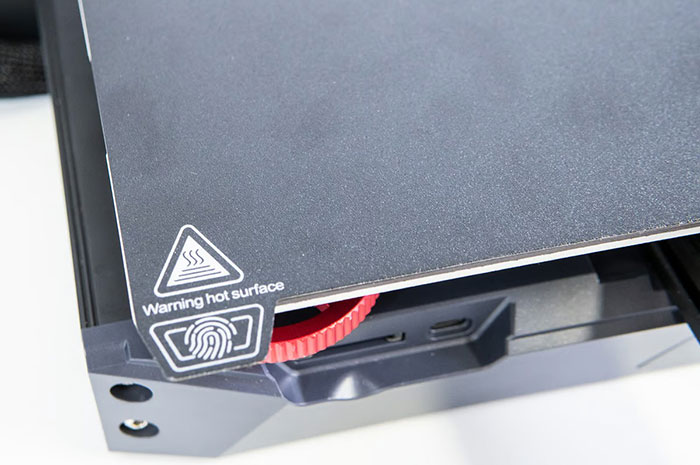

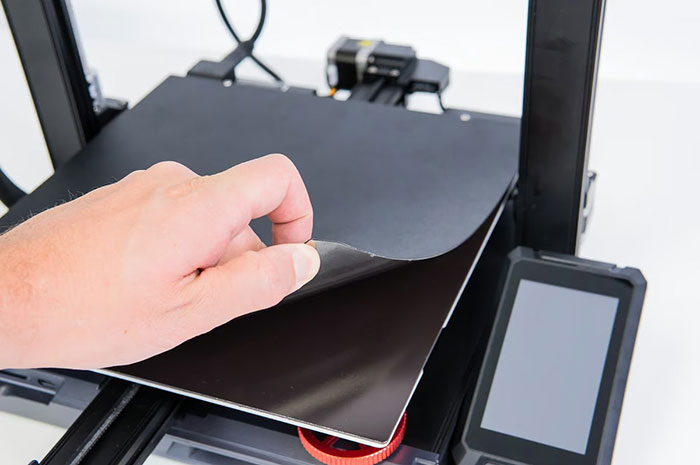

Еще одним наследием серии S1 является гибкая магнитная платформа. Она обеспечивает хорошую адгезию и самый простой способ удаления печатных элементов - просто вынимаем ее, сгибаем и снимаем элементы. В комплекте с этой пластиной идет небольшое приспособление в виде двух гаек в задней части платформы. В сочетании с двумя пазами на гибкой пластине это позволяет идеально выровнять поверхность. В первой модели S1 нам было сложнее это сделать, поскольку магнитная пластина неудобно защелкивалась на месте, а направляющих, помогающих сделать это аккуратно, не было.
Однако даже при автоматическом выравнивании платформы первые слои могут частично проникать в относительно мягкую поверхность пластины, если они не выровнены идеально, что со временем приводит к довольно сильному износу. Кроме того, модели слишком сильно приклеиваются к поверхности. Pro-версия S1 поставляется со сборочной поверхностью с покрытием PEI, которое уменьшает возможное стачивание сопла и наплавление слоев – удобная модернизация, но за дополнительную плату.
Несмотря на это, платформа для печати Creality Ender-3 S1 Plus вполне пригодна для работы. Ее максимальная температура нагрева достигает 100 °C и подходит для 3D-печати ABS и других высокотемпературных филаментов (после модернизации экструдера). Для поддержания постоянной температуры и ускорения процесса нагрева поверхность имеет дополнительную изоляцию ( чего не было в начальной модели S1).
Нагрев печатной формы на Plus не происходит мгновенно (за 3-4 минуты она нагревается до 60 °C, до 100 °C – примерно за 14 минут), но увеличение температуры происходит равномерно по всей рабочей площади, что позволяет избежать проблем с адгезий из-за перепадов температуры.
Красные колесики и автовыравнивание

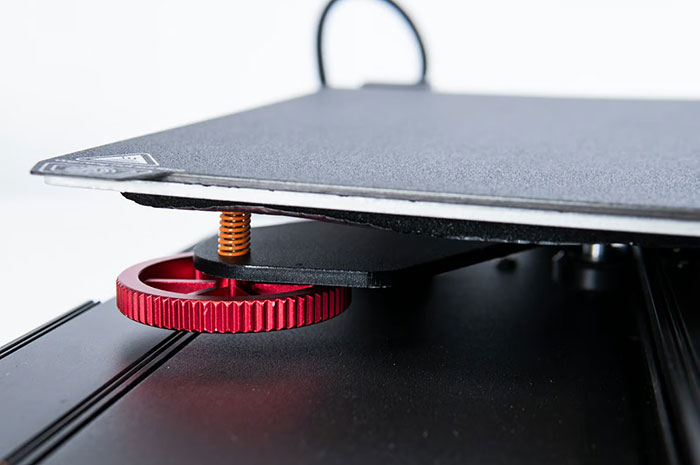

Общий черный цвет Creality Ender-3 S1 Plus дополняют красные металлические выравнивающие колесики, которые пришли на смену тусклым и маленьким пластиковым (в начальной версии S1). Кроме того, что они добавляют цветовой колорит, более крупные ролики удобнее использовать при ручном выравнивании платформы. Несмотря на то, что Ender 3 S1 Plus оснащен автоматической системой выравнивания платформы с помощью датчика Creality CR Touch, некоторые ручные операции все же потребуются.

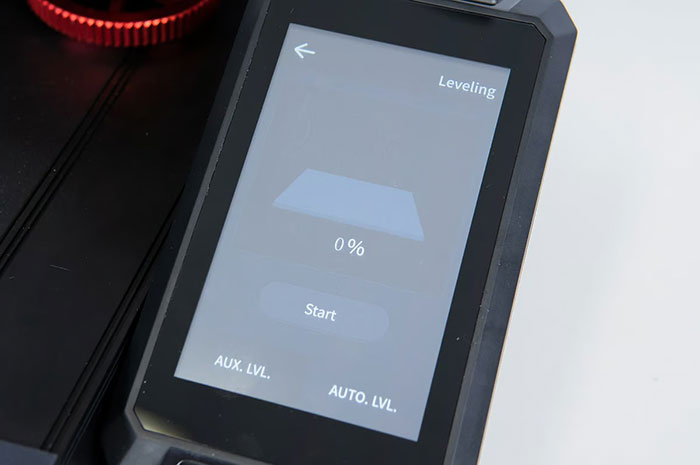

Выравнивание печатной формы выполняется путем наведения печатающей головки и установки Z-смещения с помощью программного обеспечения. Далее следует ручная настройка, при которой печатающая головка перемещается по пластине к ее углам, а затем регулируется с помощью колесиков выравнивания, пока не будет получено желаемое положение сопла.
После тщательной проверки, вероятно, придется еще раз отрегулировать смещение по Z и только после этого выполнить "автоматическое" выравнивание, для чего CR Touch обследует печатную форму по 16 точкам. Это позволит устранить все оставшиеся неровности. Если с первого раза не удастся правильно выставить Z-смещение, можно столкнуться с проблемой наплавления первых слоев, и в этом случае следует повторить процесс.
Несомненно, это гораздо более трудоемкий процесс, чем можно было бы ожидать от принтера, рекламируемого как "автоматический", но после выравнивания мы получали чистые первые слои во время последующей работы с принтером. Если все сделано правильно, то это действительно одноразовая процедура, что компенсирует начальные неудобства.
Пользовательский интерфейс и мощность процессора

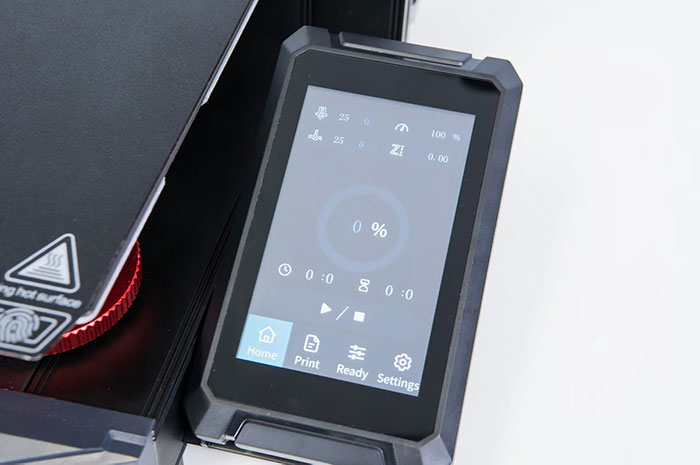

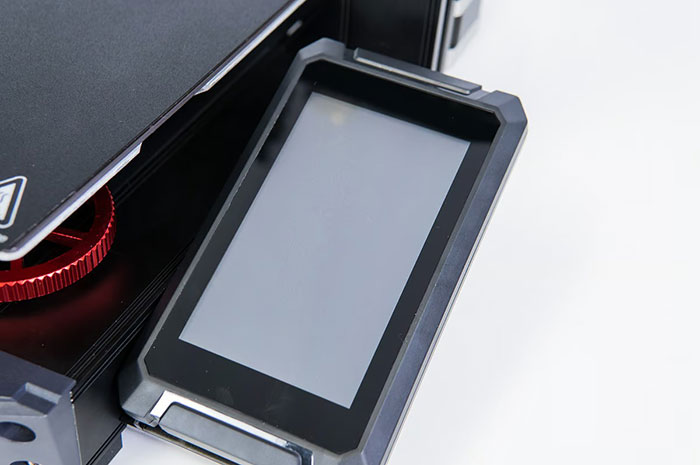

Справа на принтере расположен 4,3-дюймовый сенсорный LCD-экран, позволяющий управлять пользовательским интерфейсом. По сравнению с кнопочным экраном Ender-3 S1, сенсорный экран обеспечивает более удобное управление. Тем не менее, настройки и элементы управления не совсем удобно расположены в подменю пользовательского интерфейса.
Несмотря на непривычную конфигурацию 3D-принтера Creality Ender-3 S1 Plus и сложное меню управления, несомненно, пользоваться сенсором намного удобнее, чем кнопками.
По внутреннему устройству Ender-3 S1 Plus соответствует своей линейке. В его основе - 32-разрядная плата под управлением Marlin 2.0, микросхема ARM STM32F401 и драйверы бесшумных шаговых механизмов. Новым в S1 Plus является использование обжимных кабелей. Особенно для высокотоковых проводов, луженые провода (как в S1) со временем могут привести к короткому замыканию и электрическим травмам, поэтому обновление обжимных наконечников – это отличное решение, повышающее безопасность принтера.
Передача файлов на принтер осуществляется с помощью SD-карты или путем подключения принтера к компьютеру через порт USB-C.
3D-печать и удобство в использовании
Сборка и подготовка к работе

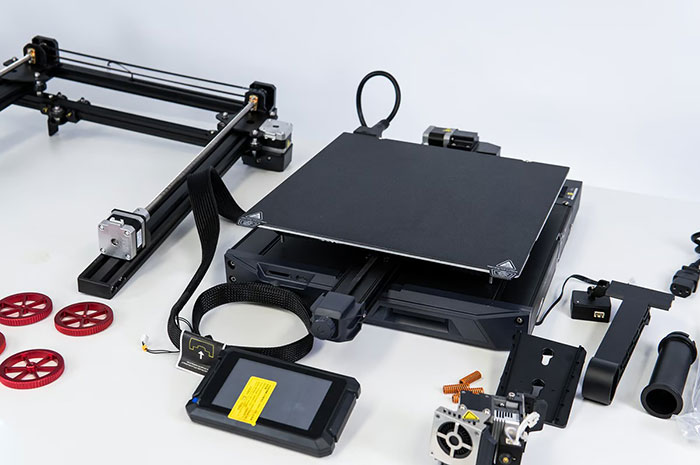

Ender 3 S1 Plus поставляется в полусобранном виде и может быть полностью готов к работе за несколько простых шагов.
Благодаря боковому расположению направляющих на оси Z сборка принтера значительно проще, чем в случае варианта Plus, так как для закручивания винтов не нужно неудобно переворачивать принтер. Прилагаемая инструкция не самая подробная и исчерпывающая, но видеоурок на SD-карте поможет в сборке даже новичкам. Но в инструкции отсутствуют такие полезные советы, как, например, проверка натяжения ремней привода осей или эксцентрика основания перед печатью, что может привести к неудачным результатам первой печати. Не забудьте обратить внимание на эти параметры.
В общем, сборка заключается в закручивании нескольких винтов и подключении нескольких проводов. Дайте себе полчаса, и вы сможете приступить к 3D-печати. Убедитесь, что переключатель напряжения установлен правильно, чтобы не испортить принтер при первом включении.
После сборки необходимо приступить к процедуре выравнивания. Как было описано выше, это комбинация ручной настройки колесиков, установки Z-смещения через пользовательский интерфейс и работы контактного датчика. При этом необходимо переходить от одного меню к другому.
Кроме того, печатающая головка не поднимается при предварительном нагреве перед процессом выравнивания, поэтому необходимо вручную поднять ось Z, чтобы сопло не повредило слой. Впрочем, это незначительные проблемы, поскольку устройство справляется со своей задачей, и после выравнивания мы получили адгезию класса "А" по всему печатному слою.
Программное обеспечение
Когда дело доходит до 3D-печати на Ender 3 S1 Plus, онj оказывается таким же удобным, как на его предшественниках. Для получения хороших изделий, пользователю практически ничего не нужно делать. 3D-принтер и его профиль печати очень хорошо настроены еще на заводе. (Примечание для более технически подкованных пользователей: посмотреть на скорость потока и e-step никогда не помешает, но в целом S1 Plus практически не нуждается в тонкой настройке параметров).
Во время работы с 3D-принтером мы использовали входящую в комплект поставки программу Creality Slicer, которая, по сути, является переработанной версией популярной программы для нарезки Cura от Ultimaker, хотя и отстающей от нее на несколько версий. Пользователи последних версий Cura заметят отсутствие некоторых экспертных настроек, но с задачей подготовки к печати она справляется отлично. Можно также использовать Prusa Slicer, для которого имеется профиль, или подстроить один из существующих в Cura профилей Ender 3 под спецификации Plus.
Печать

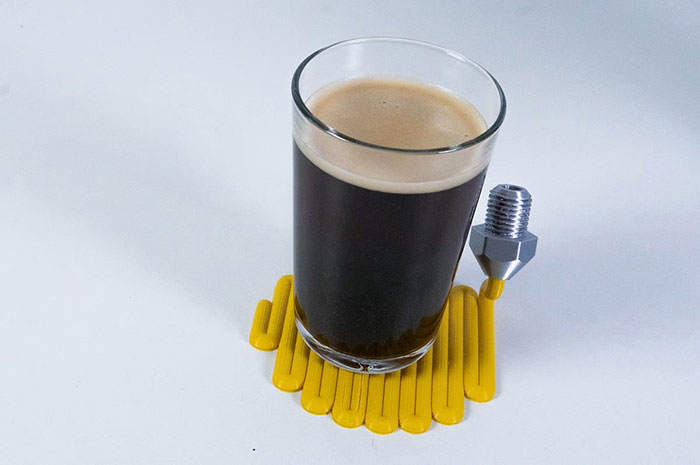

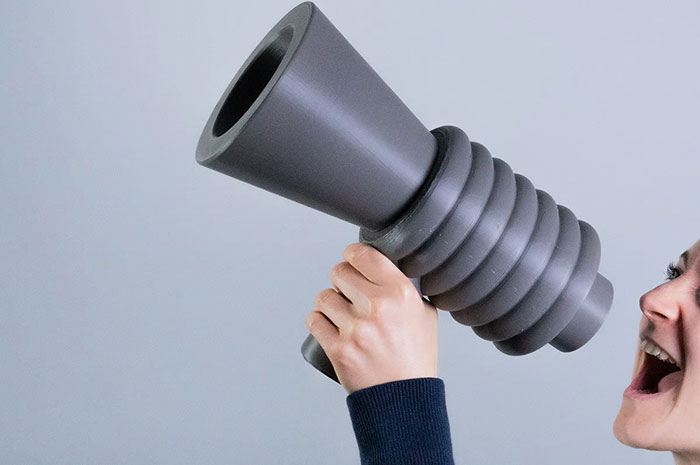

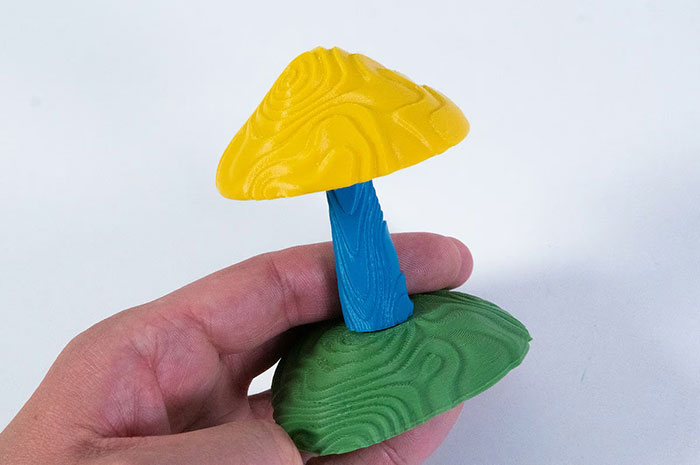

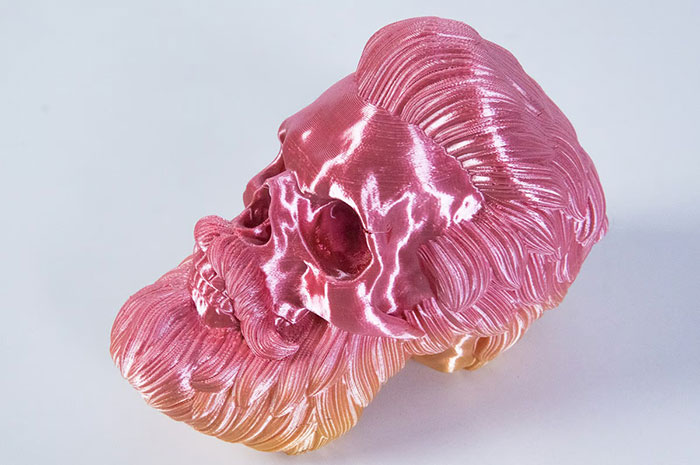

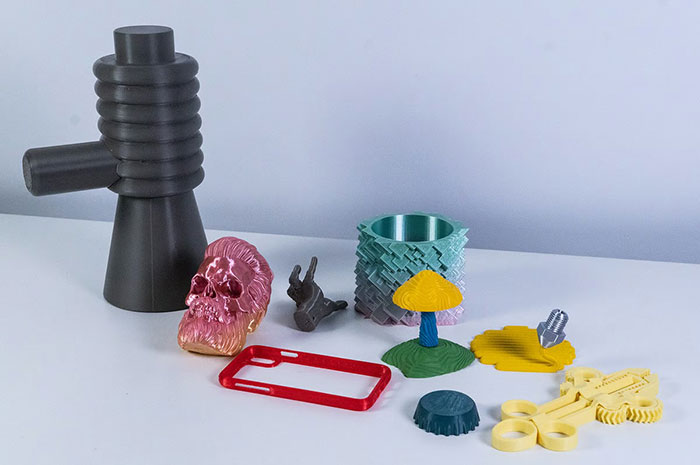

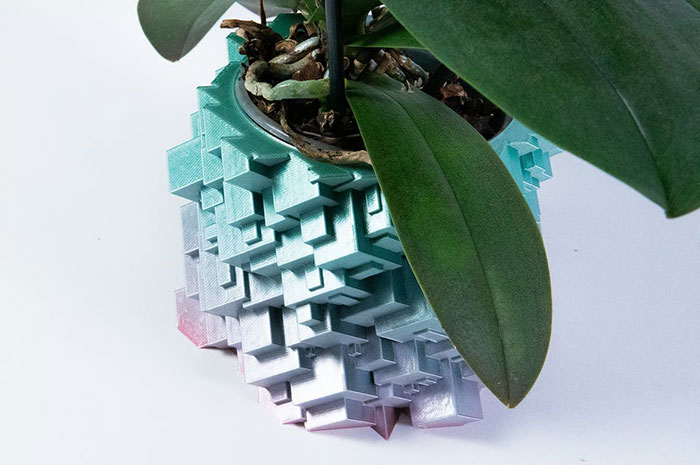

Отпечатки S1 Plus получились аккуратными и чистыми, без особых поводов для жалоб и с незначительными дефектами. Учитывая максимальную температуру хотенда 260 °C, мы в основном печатали на PLA, PETG и гибких материалах, но даже попробовали использовать некоторые материалы инженерного типа, такие как ASA, и получили вполне удовлетворительные результаты. Протестировав практически тот же принтер, хотя и с меньшей областью построения, мы убедились, что S1 Plus печатает ничуть не хуже своего предшественника S1.

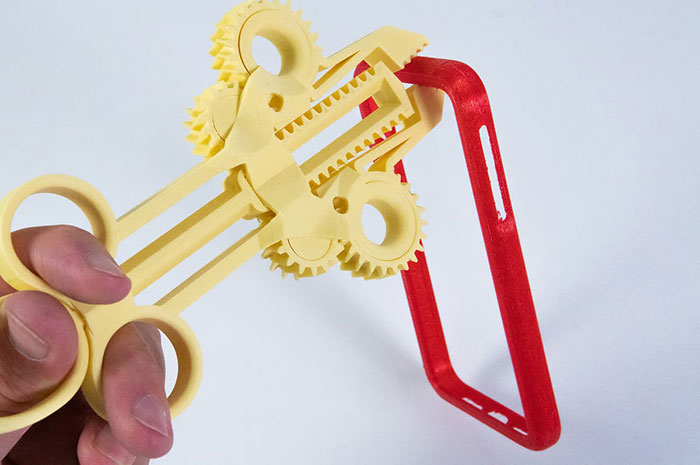

Особенно легко принтер справляется с PLA и PETG. Настройки втягивания точны, что приводит к минимальному натягиванию нитей, и принтер отлично справляется с мелкими деталями, перекрытиями и свесами. Пропускная способность принтера остается неизменной даже при большой высоте слоя и высокой скорости печати. Однако следует отметить, что экструдер Sprite не рассчитан на высокую производительность, поэтому оснащение принтера соплами диаметром 0,8 мм и выше может привести к появлению дефектов печати.
Для печати "тестовых" отпечатков S1 Plus выдает замечательные результаты, которые практически не требуют предварительной настройки принтера (большинство моделей мы печатали со "стандартными" настройками).

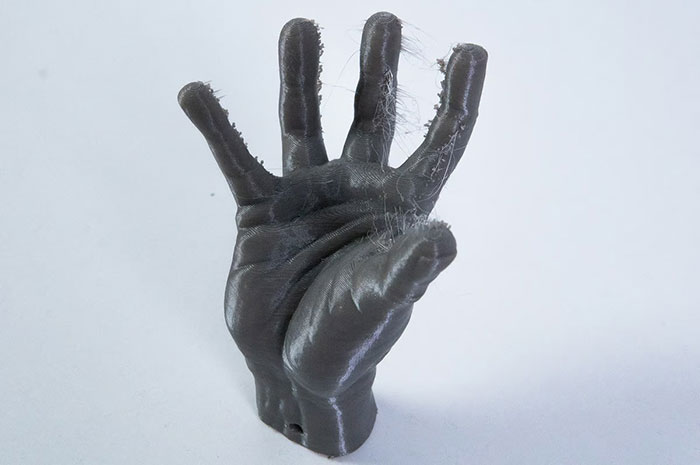

А вот с гибкими материалами у Plus дела обстоят несколько неоднозначно. В целом, печать гибких материалов на Plus максимально проста. Прямой экструдер надежно захватывает и подает нить, без каких-либо заминок. А вот с натяжением нити, а также с выступом с боковой стороны вентилятора проблемы есть. Вентилятор охлаждения детали в Sprite расположен на передней стороне печатающей головки и обдув модели холодным воздухом является односторонним. С этой проблемой можно справиться с помощью подбора настроек печати (следует обратить внимание на скорость печати). Пожалуй, это одна из основных проблем печати на данном принтере.
Если вам нужен надежный принтер с высоким качеством поверхности изделий, то Creality Ender-3 S1 Plus можно смело рекомендовать.
Покупать или нет?
Ender 3 S1 Plus - это в основном увеличенная версия обычного Ender 3 S1, но с некоторыми доработками, которые повышают удобство использования. Модель Plus, имеющая область построения 300 x 300 x 300 мм, призвана преодолеть разрыв между базовым корпусос Ender 3 и корпусом CR-10, удовлетворяя потребности тех, кому их ранние предшественники кажутся тесными.
В принтере S1 Plus на том же основании установлен боковой портал, что не только упрощает сборку, но и повышает общую жесткость принтера. От S1 принтер также отличается автоматической калибровкой, которая все же требует настройки. Но послы выравнивания, проблемы с печатью первого слоя отпадут сами собой.

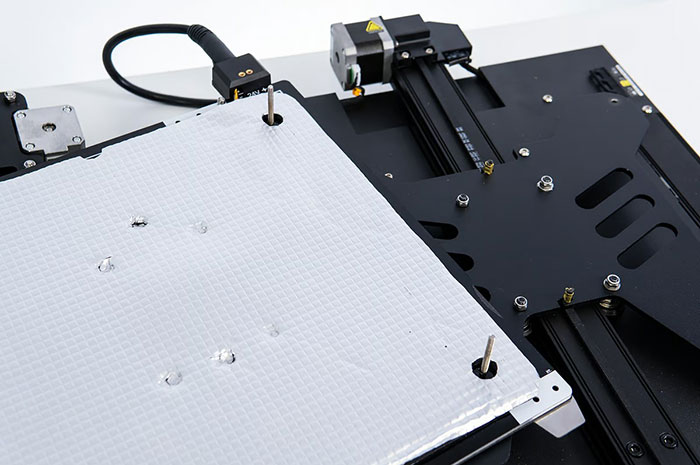

Благодаря дополнительной защите печатной платформы, можно ускорить нагрев и немного сэкономить на энергопотреблении. Добавьте сюда пазы для магнитного крепления печатной платформы и новый пользовательский интерфейс с сенсорным экраном, и вы получите несколько полезных усовершенствований по сравнению с базовой версией. А вот пользовательский интерфейс, возможно, не очень: нам показалось, что интерфейс оригинального S1 более интуитивен.
Экструдер Sprite собственной разработки Creality надежно подает и расправляет нити, будь то PLA, PETG, гибкие материалы, а также полупрофессиональные нити, такие как ASA или нейлоновые армированные материалы. Однако, из-за того что Creality удешевила устройство, не включив в него цельнометаллический хотэнд, вы привязаны к температуре 260 °C, что лишает вас возможности использовать любые профессиональные материалы, с которыми может справиться версия с температурой 300 °C. Можно модернизировать эту версию, купив дополнительный хотэнд.
Если отбросить споры по поводу сопла, то Ender 3 S1 Plus обеспечивает потрясающее качество печати сразу же после установки. Особенно для новичков это означает, что можно не беспокоиться о печати, поскольку для получения более чем достойных изделий не требуется особых усилий. Хотелось бы иметь платформу для печати с покрытием PEI, так как это еще больше упрощает снятие моделей.
Creality Ender-3 S1 Plus - это надежная модель, способная обеспечить качественную и надежную 3D-печать.
Характеристики
Размеры
Главная особенность Ender 3 S1 Plus - это, конечно же, размер. Как и Ender 3 Max, S1 Plus имеет печатную платформу размером 300 x 300 мм. Правда, она немного короче, чем у Max: по оси Z она заканчивается на отметке 300 мм.
Как и стандартный S1, он имеет магнитную поверхность из пружинной стали с покрытием PC. Печатная платформа S1 Pro с покрытием PEI, к сожалению, не доступна в размере S1 Plus.

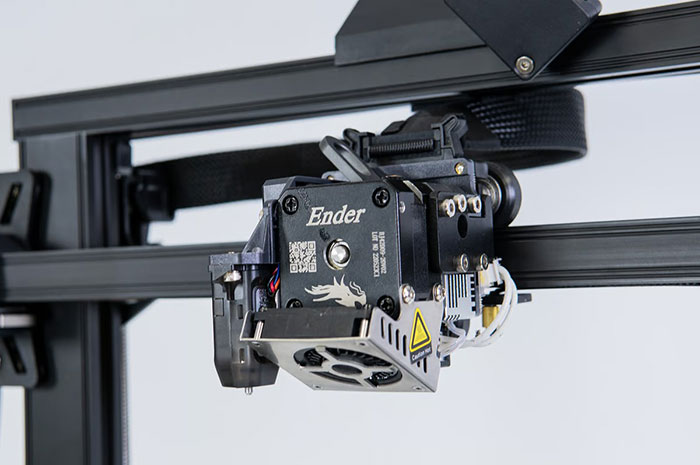

Металлический корпус прямого экструдера Sprite
В серии Ender 3 S1 появился новый прямой экструдер Sprite компании Creality. В стандартной модели S1 Sprite имеет пластиковый корпус, а в более дорогой S1 Pro - цельнометаллический. Модель S1 Plus находится где-то посередине: хотя корпус экструдера металлический, горловая трубка не металлическая. Это означает, что S1 Plus имеет тефлоновый термоэлемент и ограничивается той же температурой хотэнда 260 °C, что и стандартный S1.
Компания Creality утверждает, что металлический экструдер Sprite модели S1 Pro весит 334 грамма, что на 59% тяжелее пластикового варианта. Мы предположили, что этот дополнительный вес может стать проблемой для S1 Pro, и эта вероятность возрастает с увеличением порталов S1 Plus. Без дополнительных возможностей высокотемпературного хотэнда этот дополнительный вес не дает никакого выигрыша. Можно, конечно, просто заменить гибкую горловину Plus на совместимый биметаллический хотэнд, что стало бы улучшением по сравнению даже с титановым хотэндом S1 Pro, но это дополнительные доработки.
Стоит отметить, что компания Creality называет S1 Plus "полностью металлическим" экструдером, что может ввести в заблуждение. В статье блога производителя четко указано, что горловина не предназначена для работы при высоких температурах.
4,3-дюймовый сенсорный экран
Также, как и S1 Pro, S1 Plus оснащен 4,3-дюймовым цветным сенсорным экраном. В отличие от стандартной модели S1, в ней используются поворотные кнопки управления.
Синхронизированные двойные ведущие винты
Эта особенность является общей для всей серии S1 и одним из основных преимуществ. Два синхронизированных винта обеспечивают стабильность и точность перемещения печатающей головки по оси Z.
В модели Ender 3 S1 Plus эта функция реализована в наибольшей степени благодаря более высокому объему корпуса. Это, по сути, означает более плавную и точную печать высоких моделей.
Дополнительные возможности
Дополнительные возможности Creality Ender-3 S1 Plus:
- 32-разрядная материнская плата - как и все варианты Ender 3 S1, S1 Plus поставляется с 32-разрядной материнской платой версии CR-FDM-v2.4.S1_v301. Этому уже не стоит удивляться, поскольку 8-битные платы еще в 2022 году ушли в прошлое.
- CR Touch - еще одна общая особенность для S1 - установленный аналог BL Touch от Creality, CR Touch, который обеспечивает S1 Plus автоматической калибровкой. Она отлично работала на стандартной модели S1 и продолжает работать на увеличенной области печати S1 Plus.
- Красные металлические выравнивающие колесики - несмотря на то, что все модели S1 оснащены автокалибровкой, они не фиксируют платформу и нуждаются в выравнивающих колесиках.
